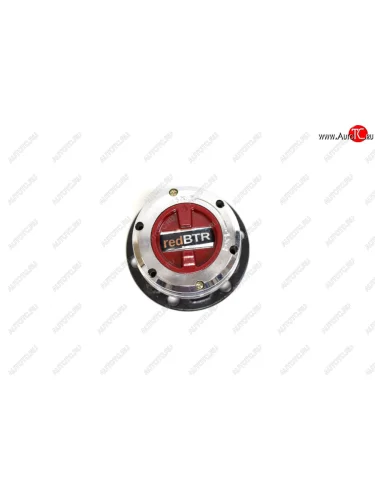

Муфта УАЗ фланца включения ступицы комплект 2шт. (серия X) усиленная REDBTR REDBTR 31512-2304400-02 REDBTR 31512-2304400-02
Муфты включения переднего моста УАЗ (хабы) серия "TRAVEL Х" 2шт

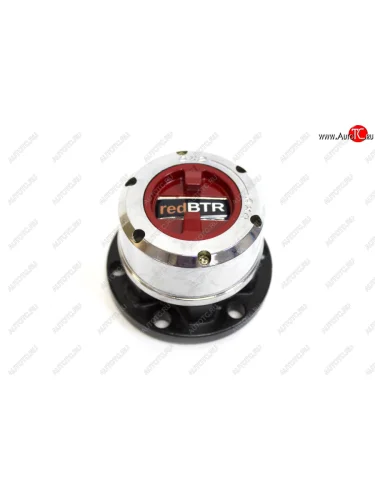

Литой хромированный внешний корпус. Для усиленных свойств в качестве подшипника скольжения использована латунная втулка, которая уменьшает трение и снижает износ деталей муфты. Эта серия колесных хабов имеет сильные технические, прочностные и эстетические показатели.
Ведущая и блокирующие шестерни закалены до твердости 59 HRC. При включении фиксируются пружиной увеличенной жесткости. Силиконовая прокладка на рукоятке надежно защищает от влаги
Характеристики:
- Применяемость: для автомобилей производства ООО "УАЗ" ПАО "ГАЗ" 69, применимы для автомобилей с колесами до 33″
- OEM номер: 315120230431000
- Каталожный номер: 31512-2304310-50

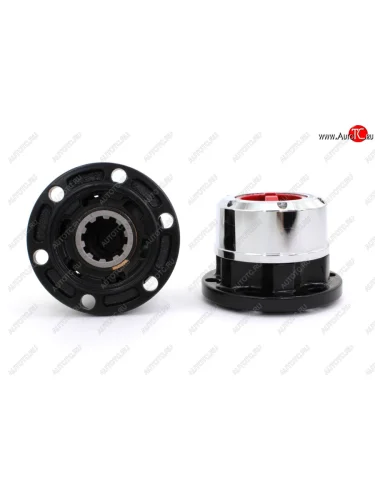

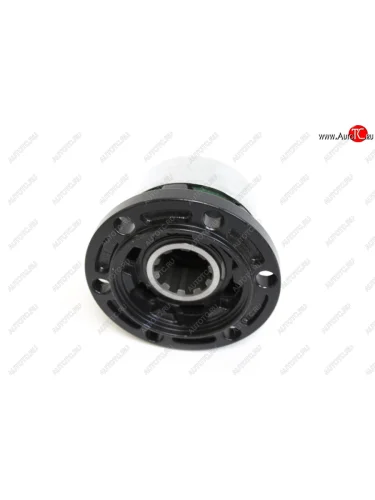

- Количество шлицев полуоси: 10шт
- Количество крепежных отверстий: 6шт
- Диаметр расположения посадочных отверстий: 89,8мм
- Диапазон рабочих температур: -45..+50°С
- Материал: сталь
- Гарантия 1 год

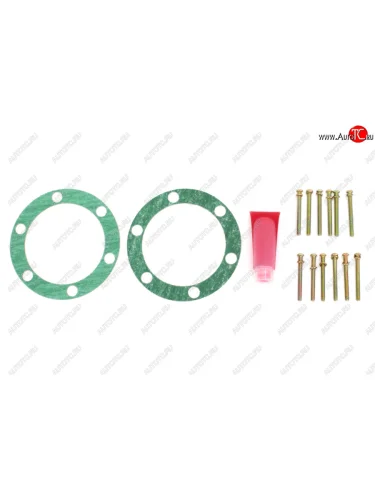

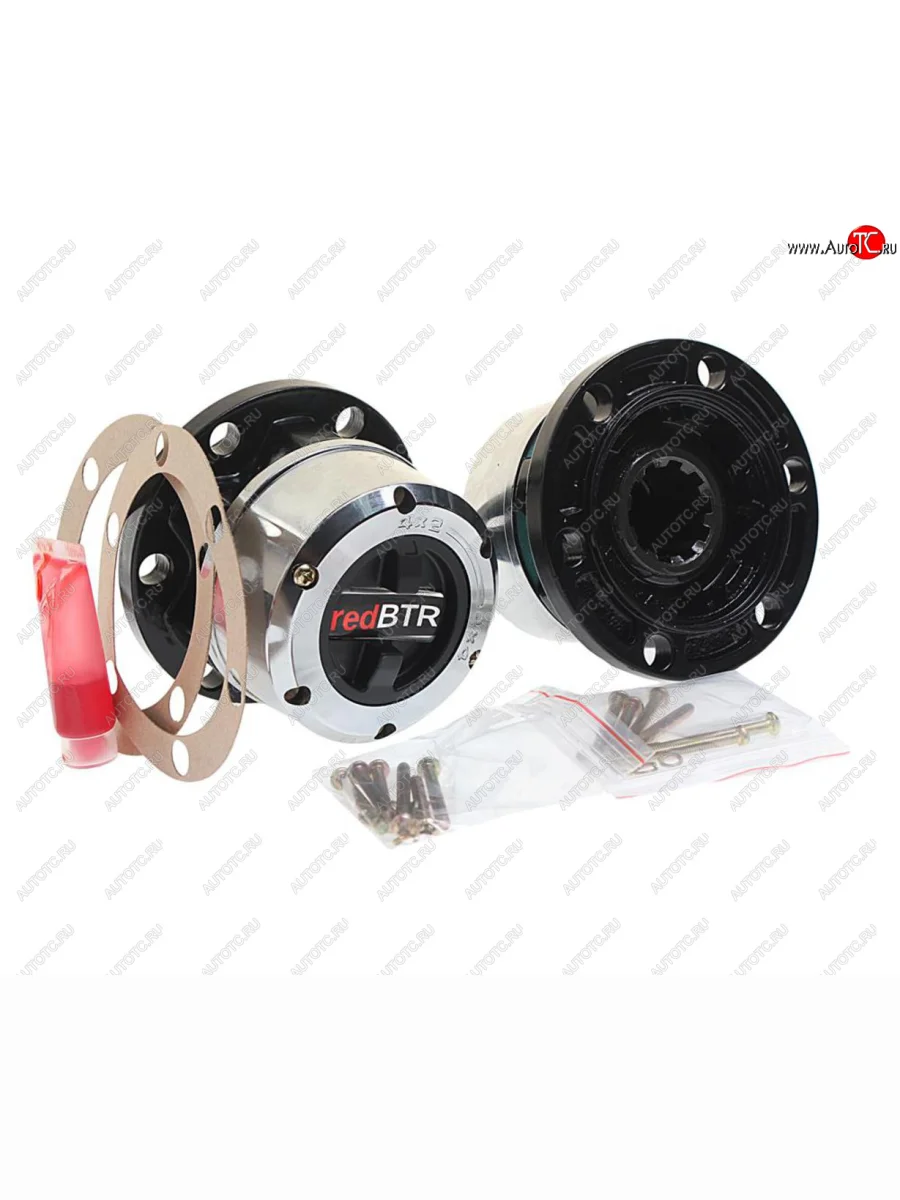

- Комплектация: муфта переключения переднего моста 2шт, уплотнительная прокладка 2шт, фиксатор резьбы 1шт
Инструкция:
При наличии на автомобиле ведущих фланцев привода переднего моста демонтируйте их перед установкой муфт
Очистите и обезжирьте привалочную поверхность ступицы автомобиля от грязи и смазки
Для защиты узла от попадания влаги нанесите на привалочную плоскость ступицы герметик. После этого установите прокладку из комплекта, совместив отверстия в ней с отверстиями ступицы колеса
Для установки каждой муфты требуется 6 болтов (можно использовать штатные болты крепления ведущего фланца). Нанесите герметик на резьбу болтов – это позволит предотвратить утечку смазки из ступицы. Если в процессе установки муфт redBTR серии Z вы используете накидной ключ, демонтаж верхней крышки муфты не потребуется. При установке Муфт redBTR серии Х демонтаж верхней крышки муфты необходим для обеспечения доступа к болтам крепления к ступице: произведите его, отвернув крестообразной отверткой 6 винтов крышки М4
Нанесите герметик на привалочную плоскость муфты
При демонтаже верхней крышки муфты redBTR ручка переключения должна находиться в положении 4х2. Не переключайте ручку при снятой крышке во избежание саморазбора механизма!
Совместите шлицы муфты со шлицами привода переднего моста (ШРУСа) и закрепите муфту на ступице штатными болтами
Если в процессе установки вы демонтировали верхнюю крышку муфты, установите ее на место и поверните рукоятку переключения режимов в положение 4х2 (блокирующая шестерня в положении «выключено», пружина сжата, шестерня находится возле крышки). Для муфт серии Х на винты М4 крепления крышки муфты нанесите герметик (туба с красной субстанцией) из комплекта поставки – это предотвратит отворачивание винтов в процессе эксплуатации
Все внутренние детали муфты redBTR смазываются в процессе сборки на производстве. При обслуживании смазывайте муфты только трансмиссионным или моторным маслом! Использование консистентных смазок приведет к неполному
зацеплению деталей муфты, как следствие, выходу механизма из строя. Периодически промывайте детали муфты в керосине или дизельном топливе
